QG100X
LDO
芯片概述
QG100X是一款高电压、超低IQ、低压差线性稳压器，设计用于支持 3V至 40V 的电池连接输入电压，同时为始终开启的汽车应用提供高达 300mA 的最大负载电流。
G100X支持 3V至 40V宽输入电压范围，除了提供高达45V的负载突降和瞬态保护外，还可以在冷启动以及启动和停止条件下运行。
G100X具有强大的集成短路、过流和热关断保护功能，可防止极端条件下发生损坏。
G100X采用 8引脚 3 mm × 3 mm MSOP 封装，和国际大厂对标型号管脚兼容。
宽电压
支持 3V至 45V 的电池连接输入电压
高负载
300mA 的最大负载电流
超低静态电流
轻负载时典型值为 5 uA和300nA 关断 IQ
技术规格
典型应用电路
应用场景
汽车中控系统
为车载信息娱乐系统、导航系统等提供稳定可靠的电源支持，确保系统在车辆电压波动时仍能正常工作。

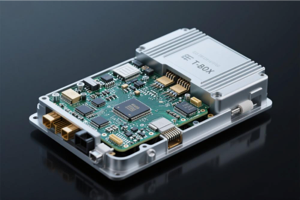

T-BOX
为远程信息处理控制单元提供低功耗电源解决方案，支持车辆远程监控、诊断和控制功能。
汽车照明
为LED headlights、日间行车灯等照明系统提供稳定的驱动电源，支持调光控制和节能模式。

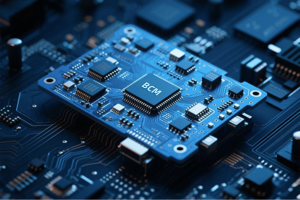

车身控制
为车门控制模块、车窗控制模块等车身电子系统提供可靠电源，支持低功耗待机模式。
马达控制
为雨刮器、座椅调节、后视镜调节等马达控制系统提供稳定电源，支持快速启停和正反转控制。
汽车长待机低功耗应用
适用于需要长时间待机的汽车电子设备，如无钥匙进入系统、远程唤醒系统等，超低静态电流特性可显著延长待机时间。
评估套件
QG100X_MSOP_EVKIT
每个评估套件预装了所有必要的硬件，以便启动和立即运行。这包括汽车级输入和输出电容器（安装在C2和C3处）。
电路板边缘有多个测试点，可简化测量。电动汽车套件还包括两用香蕉插孔/焊片 VIN、VOUT和GND支持标准香蕉插头电缆的快速连接，以及导线的直接焊接连接。
最后，在D1处安装60V/2A肖特基，当直接连接到电池输入源时，提供反极性保护。带跳线的接头预安装在P3处，旁路D1直接连接PCB VIN和QG100 LDO的VIN引脚。
